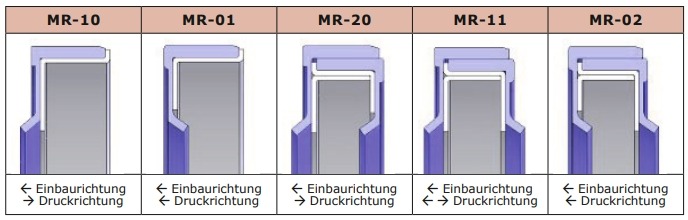

Typ_MR01
MR-01

Radialwellendichtring
Prelon Ring MR

Eigenschaften

  • verschelißarm
  • reibungsarm
  • druckbelastbar
  • hohe Geschwindigkeiten

Einsatzbereiche

  • Luft- und Raumfahrt
  • Maschinenbau
  • Lebensmittelindustrie
  • Medizintechnik

Anwendungsbeispiele

  • Haushaltsgeräte
  • Pumpen
  • Dampfgarer
  • Wursterzeuger
  • Elektromotoren
  • Trubinen

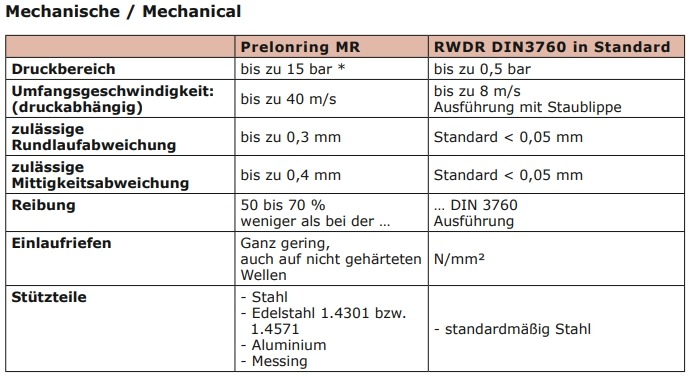

Der Prelonring MR zeichnet sich durch besonders leichten Lauf, verschleißarmen Betrieb und Druckbelastbarkeit aus. Der Verzicht auf eine Wurmfeder und der damit verbundenen Materialanhäufung erlaubt es, deutlich den Anpressdruck auf die Welle zu senken. In Verbindung mit besonders gleitfähigen Elastomeren wird das Reibmoment um 50 bis über 70 % gegenüber Wellendichtringen nach DIN3760 verringert. Entsprechend gering fällt die Wärmeentwicklung und die Verlustleistung aus. Umfangsgeschwindigkeit von bis zu 40 m/s können abgedichtet werden. Insofern kann in vielen Fällen auf das Härten der Laufpartner verzichtet werden
  • Flüssigkeiten
  • klebrigen Medien
  • mit Fremdstoffen belasteten Medien
  • aggressiven Medien

℗ (patentrechtlich geschützt)

Die vorgenannten Angaben beruhen auf jahrzehntelanger Erfahrung in der Herstellung und Anwendung von Dichtelementen und Kunststoffen. Trotzdem können unbekannte Parameter und Bedingungen beim praktischen Einsatz allgemeingültige Aussagen erheblich einschränken, sodass es praktischer Versuche beim Anwender selbst bedarf. Wegen der Vielzahl der Verwendungsmöglichkeiten unserer Produkte können wir deshalb keine Gewährleistungen und Haftung für die Richtigkeit unserer Empfehlungen im Einzelfall übernehmen.

  • Der Dichtraum muss axial zugänglich sein.
  • Oberflächengüte Gehäuse Ra ≤ 3 μm Rt ≤ 16 μm, Rz ≤ 8 μm.
  • Oberflächengüte Welle Ra = 0,2…1 μm Rt ≤ 5,0 μm, Rz ≤ 3,2 μm.
  • Bei thermisch hochbelasteten oder druckbelasteten Anwendungen: Ra ≤ 0,6 μm Rt ≤ 3,0 μm, Rz ≤ 2,0 μm.
  • Wellenwerkstoff: metallisch (Wärmeleitung).
  • Wellenhärte: Empfehlung 45 HRC … 65 HRC.
  • Toleranz: Welle h11 Gehäuse H8.
  • Rundheitstoleranz IT 8.
  • Mindestabstand zwischen Dichtlippe und angrenzenden Maschinenelement: 1 mm.
  • Einklemmen der Dichtlippe führt zum Festsetzen der Dichtlippe zwischen Welle und Bohrung und somit zum Abriss bzw. frühzeitigem Verschleiß der Dichtlippe oder extremer Erwärmung des Dichtsystems.
  • Unsauberkeiten an Wellen und Bohrungen wie Rost, Farbe, Schleifkörner sowie Markierungen vom Spannen oder Lunker sind unter allen Umständen zu vermeiden. Nur sauberes Fett einsetzen.
  • Die Berührung von scharfen Kanten wie Keilnuten oder nicht entgrateten Absätzen ist zu vermeiden (ggfs. mit Klebeband abdecken).
  • Sorgsam in Gehäuse einführen bzw. auf Welle aufziehen, um ein Abscheren der Membrane zu vermeiden.
  • Vor dem Einbau der einzelnen Dichtringtypen die richtige Stellung der Dichtlippen und die jeweilige Montagerichtung prüfen.
Fettfüllung von 2-Lippen-Dichtungen (MR):
    • Typen bei horizontaler Wellenlage zu 2/3 des Kammervolumens und bei vertikaler Wellenausrichtung zu ca. 90% mit geeignetem Fett auffüllen. Auf chemische Verträglichkeit des Fettes mit dem jeweiligen Elastomer achten.
      • Achtung: EPDM Dichtungen immer mit Silikonfett füllen – niemals mit Mineralölfett.
    • Fettpolster zwischen Membrane und Metallteil vermeiden. Überschüssiges Fett entfernen.
Alle MR-Dichtungen:
      • Trockenlauf der Dichtlippe vermeiden; hierzu Schmierfilm auf Welle aufbringen und Lauffläche des Dichtringes auf der Welle leicht einfetten.
      • Zur Gehäusemontage den MR-Wellendichtring am Außendurchmesser leicht einfetten oder einölen.
Montagehilfe:
  • Eine Vorrichtung zur RWDR-Montage sollte im Außendurchmesser 0,5 mm kleiner als der Bohrungsdurchmesser sein und im Bereich der Membrane-Welle frei gedreht sein; der Wellendurchmesser ist so zu wählen, dass der Dichtring leicht aufzuführen ist und die Dichtlippe nicht beschädigt wird (Einführschräge, keine scharfen Kanten) und die Dichtung rechtwinklig bis zum Anschlag in die Bohrung eingebracht wird.

  • Ist eine Montage gegen die Lippenrichtung erforderlich, muss unbedingt verhindert werden, dass die Dichtlippe nach innen umklappt oder zwischen Welle und Stützkörper (Metallinnenteil des Dichtringes) eingeklemmt wird. Dies kann durch eine ausreichende Fase an der Welle erreicht werden. Ist es aus konstruktiver Sicht nicht möglich eine Fase anzubringen, so wird die Verwendung einer Montagehülse dringend empfohlen. Die Dichtung wird rechtwinklig an die Fase der Welle angesetzt und auf diese mit leicht drehender Bewegung montiert.
